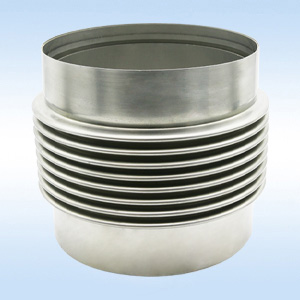

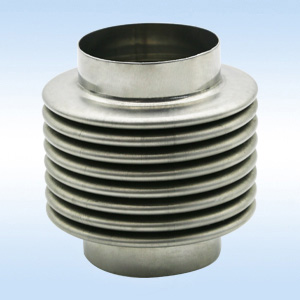

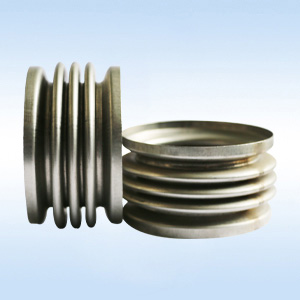

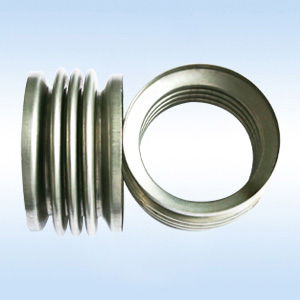

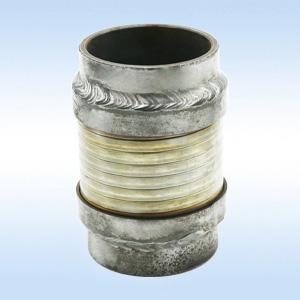

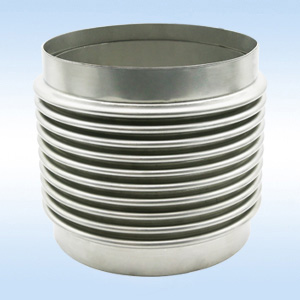

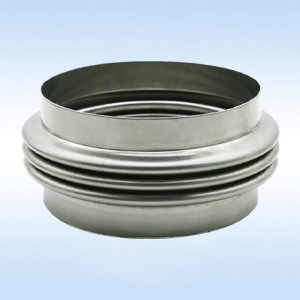

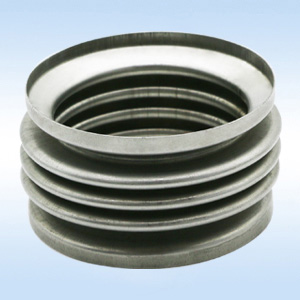

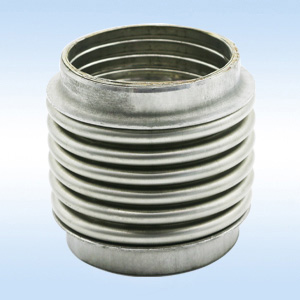

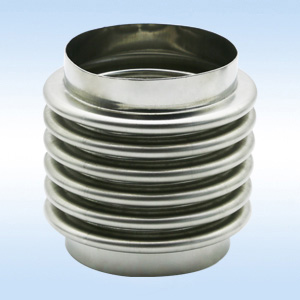

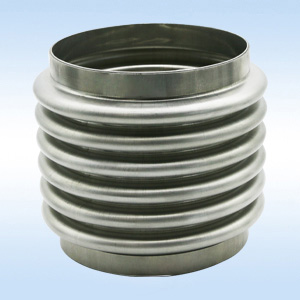

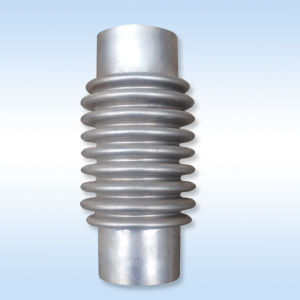

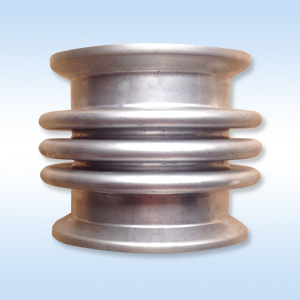

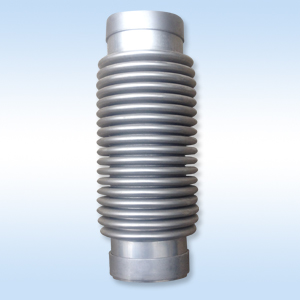

金属波纹管

名称：金属波纹管分类：管件应用：金属波纹管作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。
材料：

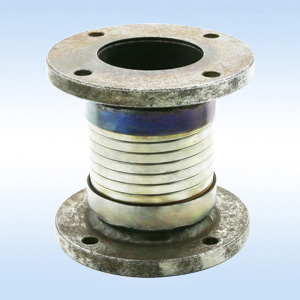

金属波纹管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～＋450℃)，耐高压性（最高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头适用。
温度：
金属波纹管的工作温度范围为（-253 ~600）℃。(在高温下工作的波纹管所使用的材料要有足够的热稳定性。工作温度升高，材料的弹性模量下降，从而导致波纹管的刚度、耐压力和疲劳寿命的降低。在低温下使用的波纹管材料，需有良好的低温性能。在低温下，材料的脆性对表而缺陷敏感，因此，对材料的表面质量应严格控制)。
波型：
是指沿着轴向剖开后的波纹型式和形状，波纹管的波纹形状影响着波纹管的刚度、位移和承压能力。按几何形状波型可分为U 型、C 型、S 型、V 型Ω型等。
特点：
金属波纹管作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点。
种类：
金属波纹管的种类主要有金属波纹管、波纹膨胀节和金属波纹软管三种。
参数：
金属波纹管的尺寸规格已按内径标准系列化，一般将金属波纹管内径或外径作为基本尺寸，其它结构参数作为相对尺寸。当内径或外径确定后，壁厚、波距、波厚等等，均以内径或外径为基准按适当比例确定。设计波纹管参数时要满足波纹管的性能要求，同时还要考虑波纹管的制造工艺性和结构稳定性。
壁厚：
波纹管的壁厚与内径有一定的比例关系，对于内径φ10~1000mm的波纹管，壁厚与内径的比值一般控制在0.0006~0.05；如果太厚，其柔软性差；如果太薄，其承压能力受到限制。因此，各种波纹管需根据具体的使用条件和性能要求，按照内径与壁厚的相应关系，选择合理的壁厚。在设计高压波纹管的时候，为了降低波纹管的刚度和应力，需要设计多层结构的波纹管，但是多层波纹管的总壁厚与内径之比一般也不得大于0.05。
滞后：
金属波纹管的滞后，是在加载及卸载的倩况下绘制弹性特性曲线时出现的，弹性滞后值是由相同负荷作用下所测得的加载与卸载的最大位移差与最大位移之比来确定。
相容性：
金属波纹管材料需与相接触的工作介质和相连接的零件相容，因为壁厚很薄，很容易因点腐蚀和应力腐蚀而损坏波纹管的整体性。清洗用的介质和清洗工序需认真研究，因为在波纹管内波纹处，清洗和检查都比较困难。
制造技术：
用于成形波纹管的材料．要求其塑性和焊接性能良好。直径较小的波纹管通常用无缝管制造，而直径超过25mm的波纹管，可用板材或带材成形圆简后纵向缝焊，再成形波纹管。
寿命：
金属波纹管的寿命，用波纹管直至不密封泄漏时为止的负荷变化次数表示。寿命是一个多元函数．它和波纹管的工作位移、工作压力、工作介质、温度范围、刚度、频率、工艺因素、安装情况和材料特性等有关。
密封性：
金属波纹管在一定的内、外压差作用下保证不泄漏的性能，波纹管需具有密封性。
稳定性：
金属波纹管在外力作用下，抵抗引起局部失稳或总体失稳的能力。
有效面积：
它表征金属波纹管将压力转换为集中力的能力，有效面积是一个等效的面积，压力作用在这个面积上将产生相等的轴向力。
破裂压力：
引起波纹管管壁破裂损坏时的临界压力称破裂压力，它表征了波纹管的最大耐压强度。在工作过程中，波纹管的工作压力远小于此压力。
